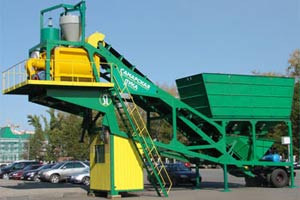

Мобильный бетонный завод «БСУ 60 Мобилмикс»
Технические характеристики установки «БСУ 60 Мобилмикс»
- Расчетная производительность: 90-120 м3/час (в зависимости от бетоносмесителя)
- Возможные смесители:
- MSO 2250/1500 Sicoma–производительность до 90 м3/час(двухвальный). БСУ 60.90
- MAO 3000/2000 Sicoma-производительность до 120 м3/час(двухвальный). БСУ 60.120
- Установка предназначена для перемешивания:
- растворов;
- любых бетонных смесей;
- сухих жестких смесей.
- Фундамент. Фундаментом для установки служит любая ровная твердая площадка, способная выдержать соответствующие нагрузки. Для склада цемента фундамент необходим. План фундамента на склад цемента предоставляется.
- Транспортировка. Монтаж (демонтаж) БСУ 60 производится в течение 2-3 часов. Установка перебрасывается с места на место при помощи 1-го седельного тягача, одного низкого трала и одного длинномера. Габаритные размеры установки вместе с тягачом: длина 18,6м, высота 4м, ширина 2,8 метра.
- Система управления. Автоматическая система управления на базе контроллера Allen Bradley (концерн "Rockwell" Германия). Управление заводом полностью компьютеризировано с возможностью производства бетона в автоматическом режиме.
- Подача и дозирование цемента. Подача цемента из силоса в дозатор осуществляется через шнек (WAM (Италия)), дозирование – тензометрическое, с выводом результатов на дисплей. Объем дозатора – 0,8 м3. Цементный затвор дозатора - WAM (Italy).
- Склад цемента:
- 1х80 т (стандартная комплектация).
- 2х80т , 3х80т, 4х80т (по желанию ).
В складе цемента применены новые датчики уровня цемента, дающие оператору информацию об уровне цемента в силосе на данный момент, в отличие от датчиков дискретного действия, показывающих только максимальный и минимальный уровень цемента, что крайне неудобно в процессе эксплуатации.
- Дозатор воды. Дозирование воды происходит в емкости, объемом 0,5 м3, подвешенной на одном тензометрическом датчике (классическая тензометрическая схема водоизмерения).
- Дозатор химических добавок. Дозирование химических добавок происходит в емкости, объемом 0,05 м3, подвешенной на одном тензометрическом датчике.
Управление всеми дозаторами полностью интегрировано в общую систему управления заводом.
- Подача инертных. Подача инертных в бетоносмеситель осуществляется посредством конвейера-дозатора. В качестве привода для конвейерной ленты в конвейере используется немецкий мотор-барабан «Rulmeca» (15KW). Использование наклонного конвейера в качестве питателя значительно увеличивает производительность бетоносмесителя, так как инертные подаются в него в течении 25 сек и замес бетона начинается с 1-ой секунды, в отличие от скиповой подачи, где инертные подаются только на 25-й секунде, когда скип дойдет до точки выгрузки. Так как конвейер является и дозатором, то требуется всего 1 конвейер, а не 2 как в классических заводах галерейного типа, что значительно снижает вес конструкции. Для лучшей “просыпаемости”, на взвешивающую емкость установлен электровибратор.
- Бункер инертных: 4 фракции по 10 м3 каждая.
- Наполнение бункеров инертных может осуществляться двумя способами:
- с помощью УЗИ 50.120
- фронтальным погрузчиком типа Амкодор 333В (ТО-18) с одного большого пандуса, так чтобы погрузчик мог с него загружать инертные в любую фракцию (мог достать до фракции, на противоположной стороне), или же с двух маленьких пандусов.
На отделении песка установлен электровибратор.
- Транспортное положение. В транспортном положении стенки бункера откидываются в стороны (как у бортовых грузовиков), а освободившееся пространство используется для складывания решеток, лестницы, ограждений и т.д.
Решетки на бункер от попадания крупных камней из ковша погрузчика входят в комплектацию.
- Пневматика: комплект пневматики SMC (Япония) (пневмоцилиндры, пневмораспределители, пневмомагистрали).
- Компрессор В6000/270 СТ (Италия), винтовой, производительностью 1 м3/мин, степенью сжатия 8 Bar и объемом ресивера 300л.
- Для обогрев инертных (по желанию заказчика) на Мобилмикс 60 может быть установлена система отопления, с возможность подключения паро-газовой установки (ПГУ-350). (ПГУ-350) также может поставляться по желанию заказчика.
- Общая потребляемая мощность
- Бетоносмеситель MAO 3000/2000 (MSO 2250/1500): 74кВт (60кВт)
- Мотор-барабан конвейера: 15 кВт
- Привод шнека 7.5 кВт
- Компрессор 5 кВт
- Итого:
- 101,5 кВт при бетоносмесителе MAO 3000/2000
- 87,5 кВт при бетоносмесителе MSO 2250/1500
