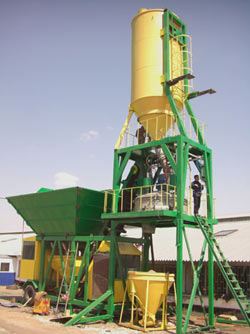

Мобильный бетонный завод БСУ 12.30 “Тополь-2”


Мобильный бетонный завод БСУ 12.30 “Тополь-2”

Технические характеристики установки БСУ 12.30

  • Расчетная производительность: 30 м3/час;
  • Тип мешалки: СБ-146 –производительность 30 м3/час (тарельчатого типа);
  • Количество фракций инертных: 4 фракции;
  • Объем бункеров инертных: 4 фракции по 8 м3 каждая;
  • Загрузка инертных:
    • Устройство загрузки инертных УЗИ 50.120;
    • Фронтальный погрузчик типа 333В (ТО-18Б) с пандусом (размеры пандуса и расположение установки прилагаются);
  • Взвешивание инертных: взвешивание происходит в приемном лотке (вместимостью 2.5 м3) конвейера-дозатора, который подвешен на 3-х тензометрических датчиках;
  • Подача инертных: конвейер L-образного типа)(привод мотор-барабан Rulmeca .15 Kw);
  • Силос цемента: 1х30 т, фильтр ФР-10, 2 датчика (верхнего и нижнего уровня) цемента, система аэрации (пневмовстряхивание), электромеханический вибратор (механическое встряхивание), загрузочная труба, ручной затвор WAM, пневозатвор WAM;
  • Подача цемента: прямоточная по действием собственного веса. Точность дозирования обеспечивается двумя пневмозатворами WAM (дроссельный и затвор на выходе);
  • Дозирование цемента: объем засыпки цемента V=0,2м3 пневмозатвор цемента на выходе WAM(Италия);
  • Дозировка воды: весовой дозатор на тензодатчиках V=0.15;
  • Выгрузка смеси: под миксер H выгрузки=4000(+150)мм, высота регулируется гибкой вставкой;
  • Пневматика: комплект пневматики SMC (Япония)(пневмораспределители, пневмоцилиндры, фильтр-влагоотделитель, маслораспылитель);
  • Компрессор: компрессор ABAC (Италия), обеспечивает работу пневмосистемы завода;
  • Система управления: управление с ноутбука, АСУ на базе процессора Allen Bredley (концерн Rockwell Германия);
  • Покраска: цвет по желанию заказчика;
  • Транспортировка: В транспортном положении установка складывается. При этом все системы остаются в рабочем состоянии, что сокращает сроки монтажа;
  • Срок монтажа: 2-3 часа;
  • Срок демонтажа: 2-3 часа;
  • Фундамент: фундаментом служит любая ровная твердая площадка , способная выдержать соответствующие нагрузки.(величины нагрузок и места их действия прилагаются в плане на фундамент БСУ 12.30);
  • Кабина оператора: теплоизолирована 3-х слойными панелями типа «сэндвич», стол, стул, PC ноутбук, видеокамера наблюдения, силовой шкаф и шкаф управления;
  • Общая потребляемая мощность:
    • бетоносмеситель СБ-138Б - 22 кВт
    • мотор-барабан конвейера - 15 кВт
    • компрессор - 5.5 кВт
    • Итого: 42.5 кВт.
