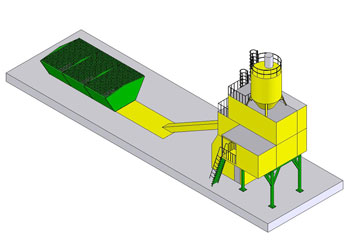

Бетоносмесительная установка БСУ 35.35, 1хКД-1хЛТ 30, БИ 3х30, СЦ 1х40, БС 1х1500
Технические характеристики установки БСУ 35.35
Производительность: 35 м3/час;
Бетоносмеситель: СБ 138Б 1500/1000;
Транспортировка: транспортировка осуществляется на 5-х железнодорожных платформах, либо на 5-х низкорамных тралах (груз негабаритный);
Подача цемента: прямоточная под действием собственного веса. Точность дозирования обеспечивается двумя пневмозатворами WAM (дроссельный и затвор на выходе);
Кабина оператора, система управления: кабина в которой размещено рабочее место оператора, силовое электрооборудование и аппаратура системы управления. Оператор осуществляет контроль за работой установки по динамической мнемосхеме на мониторе персонального компьютера. Технологическим процессом приготовления смесей управляет микроконтроллеры Allen-Bredley (концерн "Rockwell" Германия), которые позволяют визуально контролировать выполняемые операции, вести учет расхода материалов, диагностировать состояние оборудования и вырабатывать рекомендации для устранения неисправностей;
Дозирование цемента: дозатор цемента V=0,5м3 пневмозатвор цемента WAM(Италия);
Силос цемента: 1х40 т, фильтр ФР-10, 2 датчика (верхнего и нижнего уровня) цемента, система аэрации (пневмовстряхивание), электромеханический вибратор (механическое стряхивание), загрузочная труба, ручной затвор WAM, пневозатвор WAM;
Подача инертных материалов: осуществляется на конвейер на нем же происходит взвешивание (взвешивание производится четырьмя тензометрическими датчиками) затем происходит подача материалов на транспортерную ленту подающую их в бетоносмеситель.
Бункер инертных: 3 фракции по 30 куб. каждая;
Загрузка инертных:
- фронтальный погрузчик типа Амкодор 333В (ТО-18) с пандуса;
- устройство загрузки инертных УЗИ 30.120
Фундамент: установка требует фундамент. Задание на проектирование фундамента выдается конструкторским отделом ЗАО «Самарская Лука» согласно ГОСТ и СНИП;
Пневматика: комплект пневматики SMC (Япония), Camozzi (Италия) (пневмоцилиндры, пневмораспределители, пневмомагистрали)
Компрессор: компрессор Abac (Италия);
Обогрев инертных: в установке предусмотрена разводка для подключения паро-газового подогрева инертных (ПГУ-350) может поставляться по желанию заказчика.
Общая потребляемая мощность: 75 кВт.
